產(chǎn)品中心
聯(lián)系我們
地址：河北省東光縣秦村鎮(zhèn)張彥恒村58號
電話：0317-7791034
傳真：0317-7791988
郵箱：1195433072@qq.com
瀏覽量:
1000
產(chǎn)品詳情
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[產(chǎn)品參數(shù), 參數(shù)]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
無洛鈍化劑
華潤無鉻鈍化HRD3001介紹
鈍化膜層具有雙層結(jié)構(gòu)，外層是致密的樹脂膜，表面形成隔離層，使腐蝕介質(zhì)很難通過膜層對鋅層進(jìn)行腐蝕。內(nèi)層是硅烷轉(zhuǎn)化膜，改善鋅鍍層與外層樹脂膜的結(jié)合力，另外由于緩蝕劑的緩蝕作用，在鈍化層表面出現(xiàn)劃傷時也可得到保護(hù)。
無鉻鈍化成分組成
1、含硅聚合物，樹脂為成膜物
2、專有組分為界面反應(yīng)劑
3、水為分散劑
4、表面調(diào)整助劑
| 華潤無鉻鈍化HRD3001主要參數(shù) | |
| 外觀 | 均一半透明液體 |
| 粘度 | 15-30 mPa·s |
| 密度 | 1.0~1.1 g/m3 |
| PH | 3.5-5.5 |
| 固含量 | 13%-15% |
| 干膜厚度 | 0.6~1.0 g/m2 |
| PMT | 80-100℃ |
基本參數(shù)
◆外觀：半透明液體
◆密度：1-1.1g/m3
◆PH：3.8-6.0
◆膜厚：0.6-1.2mg/m2
◆PMT：80-120
◆老化時間：>24小時
產(chǎn)品性能
◆良好的耐腐蝕性和耐濕熱性良好的耐溶劑性
◆耐水耐溶劑
◆耐高溫
◆導(dǎo)電
◆可涂裝
無鉻鈍化技術(shù)參數(shù)
| 測試項(xiàng)目 | 檢測方法 | 基本標(biāo)準(zhǔn) | 實(shí)際值 |
| 耐蝕性SST | 平面120H | ≤5% | 168H |
| 耐濕熱性 | 50℃、98%濕度、平面、120h | ⊿E≤3 | 1.54 |
| 50℃、98%濕度、疊片、120h | ⊿E≤3 | 1.27 | |
| 耐堿性 | 3%F364脫脂液、50℃、3min | ⊿E≤3 | 2.21 |
| 耐熱性 | 240℃×20min×4次 | ⊿E≤3 | 1.72 |
| 耐溶劑性 | 80%酒精擦拭20次 | ≥3級 | 4 |
| MEK擦拭10次 | ≥3級 | 4 | |
| 涂裝性能 | 醇酸樹脂10*10劃格、杯突 | 無脫落 | 無脫落 |
| 耐磨性 | 摩擦系數(shù)儀 | ≤0.2 | 0.14 |

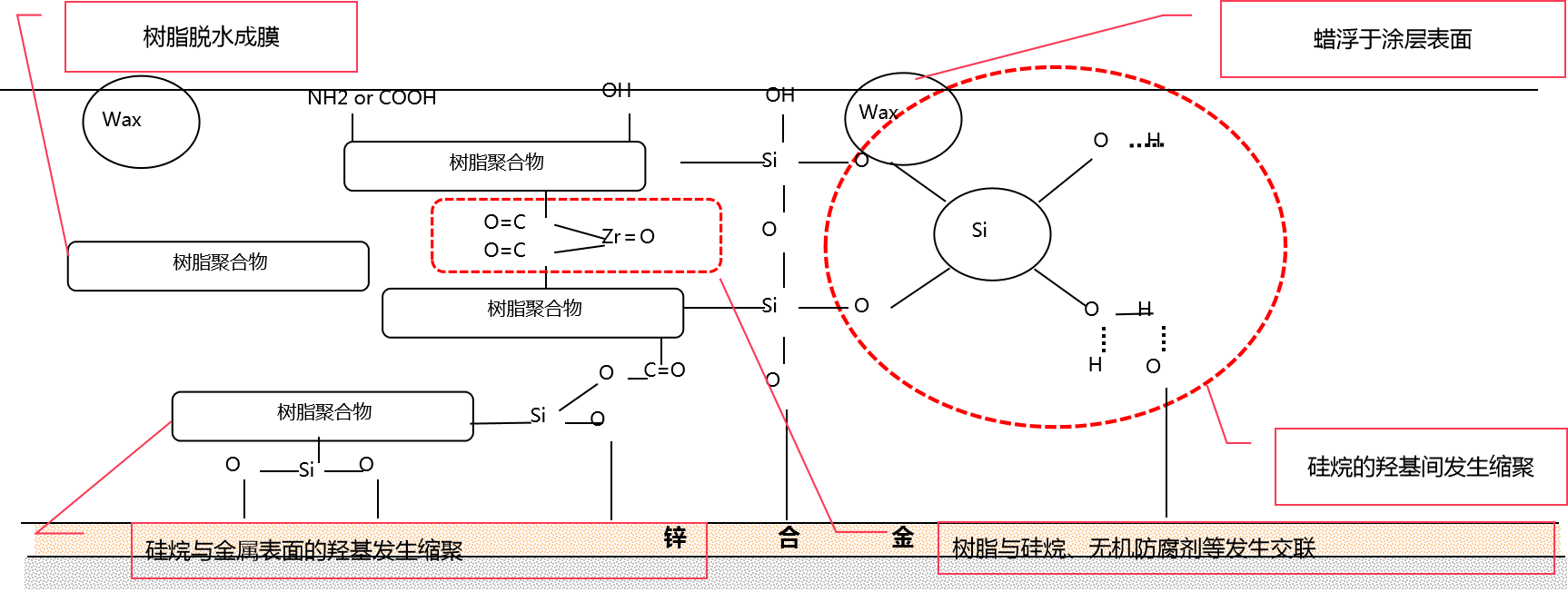

無鉻鈍化防腐機(jī)理
無鉻產(chǎn)品在鋼板表面成膜時發(fā)生的反應(yīng)（復(fù)合防腐體系）：
1、硅烷與鋼板表面的反應(yīng)（羥基縮聚） 2、硅烷之間的反應(yīng)（羥基縮聚） 3、樹脂間的脫水成膜 4、樹脂與硅烷之間的反應(yīng)交聯(lián)等
無鉻鈍化性能檢驗(yàn)
| 項(xiàng)目 | 實(shí)驗(yàn)結(jié)果 | 結(jié)論 |
| 鹽霧試驗(yàn) | 合格 | 72hr，白銹小于5% |
| 濕熱實(shí)驗(yàn) | 合格 | 120小時，RH98%，無白銹，ΔE≤3 |
| 耐溶劑性 | 合格 | 80%酒精，用細(xì)紗布在鋼板表面來回擦30次 ;用細(xì)紗布沾丁酮在鋼板表面來回擦20次 ;外觀無明顯變化、不脫膜，ΔE≤2 |
| 耐熱性 | 合格 | 220℃,烘烤20分鐘 ，ΔE≤3 |
| 沖壓性 | 合格 | 沖壓測試不發(fā)黑 |
| 導(dǎo)電性 | 合格 | Loresta MP-T360 + BSP probe,16個點(diǎn)通過，<1mΩ |
掃二維碼用手機(jī)看
未找到相應(yīng)參數(shù)組，請于后臺屬性模板中添加
上一個
耐指紋處理液
下一個
無
聯(lián)系我們
- 關(guān)注我們 -
客戶留言
描述：
Copyright ? 2020 滄州華潤化工有限公司
